Системы охлаждения


Градирни - это дополнительное оборудование, которое интегрируется в систему, использующую для охлаждения воду. Например, градирни могут использоваться совместно с промышленными холодильными и компрессорными установками, системами кондиционирования и прочим оборудованием с водяным охлаждением.
Эффективное охлаждение воды позволяет снизить ее потребление, а так же снизить потребление электроэнергии. На предприятиях это приводит к снижению себестоимости продукции, а расходы на градирни окупаются в течение 2-6 месяцев.
Градирня имеет пластиковый корпус, который поделен на две секций.
В первой секции находится вода, куда с помощью вентилятора подается воздух.
Во второй секции располагаются панельные профили, которые служат поверхностью испарения и оросительные форсунки.
В этой секции тепло воды передается воздуху за счет испарения и теплоотдачи.

Преимущества градирен

  • компактные размеры по сравнению с охладителями других типов, при равной эффективности.
  • бесшумная работа, благодаря которой градирню можно устанавливать в любом помещении или на улице.
  • полимерные долговечные оросительные форсунки и насадки обеспечивают срок службы оборудования от 20-25 лет.
  • возможность автоматизации градирни
  • оборудование полностью готово к использованию и не требует проведения специальных строительных работ
  • градирня легко монтируется и интегрируется в производственную систему.

Технические характеристики и стоимость градирен:

Основные показатели ПГ-10/20 ПГ-20/20 ПГ-30/40 ПГ-40/50 ПГ-50/60 ПГ-60/80 ПГ-80/100
Расход охлаждаемой воды, м3/час 10-20 20-30 30-40 40-50 50-60 60-80 80-100
Тепловой поток,* кВт 118-153 153-243 243-300 300-370 370-432 432-592 592-700
Номинальное охлаждение воды**,0С 10,1…6,6 6,6…7 7…6,4 6,4…6,3 6,3…6,2 6,2…6,4 6,4…6,0
Количество форсунок, шт. 7 12 16 20 24 32 40
Количество вентиляторов, шт. 1 1 1 1 3 2 5
Диаметр рабочего колеса, мм 630 800 800 800 630 800 630
Частота вращения, об/мин 1500 920 420 1420 1500 1420 1420
Установленная мощность электродвигателя, кВт 1,1 0,75 3 3 1,1 3 1,1
Тип вентилятора ВО-06-300-6,3С В-06-300-8Б В-06-300-8Б В-06-300-8Б ВО-06-300-6,3С В-06-300-8Б ВО-06-300-6,3С
Расход воздуха, тыс.м3/час 10 16 22 26 30 37 44
Расход подпиточной воды, м3/час 0,15…0,22 0,22…0,35 0,35…0,43 0,43…0,53 0,53…0,62 0,62…0,85 0,85…1,0
Масса, кг, без воды 308 361 460 623 988 1206 2030
Масса, кг, при эксплуатации 540±30 630±35 830±40 1090±45 1680±50 2170±75 3425±100
Габаритные размеры корпуса
(длина х
ширина х
высота), мм

1500х
1000х
2000

1750х
1200х
2200
2100х
1200х
2350
2150х
1300х
3100
1500х
3000х
2500
2250х
2400х
3100
1700х
5000х
2500
Уровень звукового давления на расстоянии 10м, дБ(А) 59 56 62 62 63 67 68
СТоимость, руб с НДС-20% 260000,00 305000,00 365000,00 480000,00 580000,00 795000,00 1005000,00

* при температуре смоченного термометра 190 С°, относительной влажности 60% и охлаждении воды на 50 С°; пересчет на другие условия осуществляется специалистами компании "АМАК" по данным опросного листа.
** при условии подведения к воде указанного теплового потока и, соответственно, повышения температуры воды на объекте охлаждения на 50 С°.

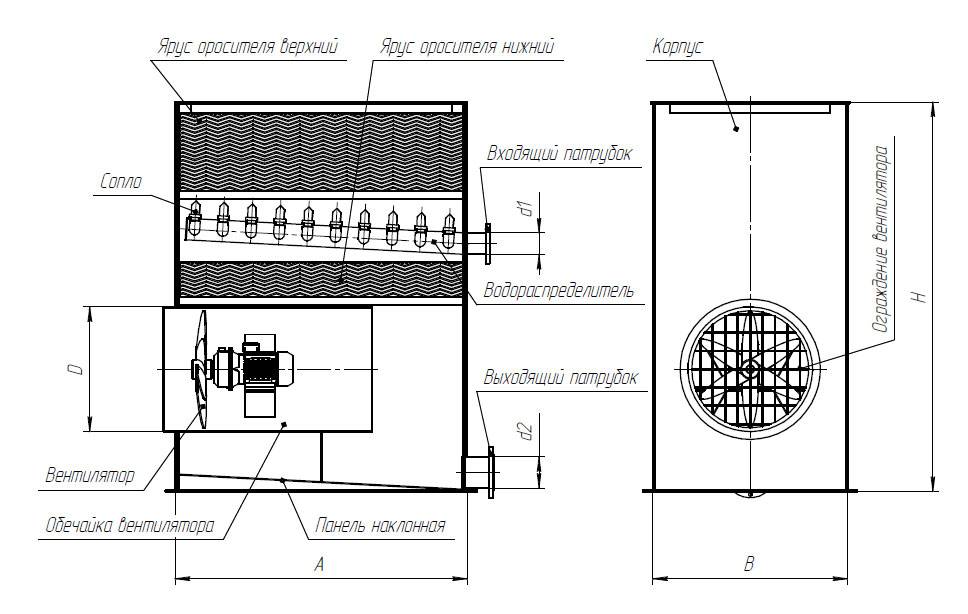

Принцип работы градирни. Краткое описание.

Охлаждение воды в градирне происходит за счет перечи тепла атмосверному воздуху.
1. Исходная вода подается через трубопровод в верхнюю секцию градирни, где через водораспределитель и разбрызгивающие сопла попадает в оросительный блок, на испаряющие поверхности.
Здесь методом теплоотдачи и испарения вода охлаждается с участием воздуха.
2. Воздух нагнетается в градирню вентилятором, расположенным в нижней секции.
3. Охлажденная вода стекает в нижнюю секцию, откуда по патрубку самотеком возвращается в систему охлаждения оборудования.

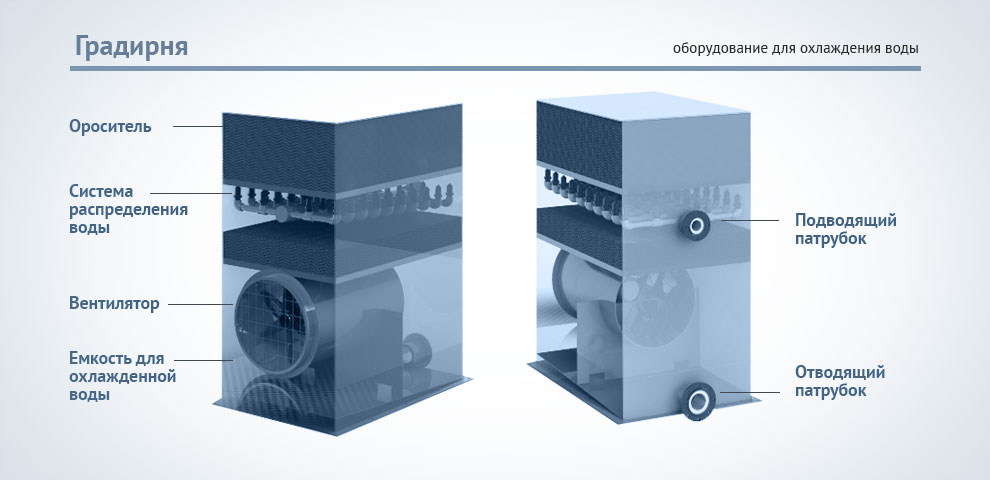

Конструктивные элементы градирни

Корпус градирни выполнен из полимера (полипропилена), поделен на 2 секции, расположенные друг над другом.
Ороситель состоит из блоков профилированных решетчатых панелей, способных пропускать воду и воздух. Блоки имеют обширную общую площадь поверхности, чтобы обеспечить интенсвивный теплообмен и испарение. Здесь же расположен водораспределитель, который подает воду по трубопроводу, встроениы форсунки и сопла, подающие воду на панели. Вентилятор осевой нагнетательный располагается в секции под оросителем. Вентилятор защищен обечайкой таким образом, что полностью исключается его контакт с водой.
Система распределения воды (водораспределитель) представляет собой полимерный трубопровод со специальными разбрызгивающими соплами.
Емкостью для охлажденной воды служит нижняя секция градирни, оборудованная выходящим патрубком для удаления воды.
Дно емкости для охлажденной воды представляет собой наклонную панель, чтобы предотвратить застаивание воды. Непосредственно перед выходящим патрубком находится съемное сито, позволяющее задерживать крупные частицы и предотвращать их попадание в охлаждающий контур.
Подводящий и отводящий патрубки градирни снабжены фланцеми для соединения с системой охлаждения.

Важно:

  • вода поступающая на охлаждение в градирню не должна содержать самовозгарающихся веществ.
  • уровень содержания в воде смол и нефтепродуктов не должен превышать 25мг/л
  • количество взвешенных веществ не должно превышать – 80 мг/л.

Потери воды при работе градирни:
Капельный унос не более 0.01%
Испарение воды - 1% на каждые 6°С, перепада температуры воды входящей в градирню и выходящей из неё.

Мы предлагаем к реализации стандартные модели градирен, а так же изготовление нестандартных моделей под заказ. В зависимости от объема градирн, ее корпус можт быть усилен металлической рамой. Тип и величина сопла подбирается в зависимости от количества протекающей воды.

Заказать продукцию АМАК-ПЛАСТ
