Установки биологической очистки канализационных сточных вод малой производительности серии АМАК-Bio

1.Технология работы и принцип очистки сточной воды на установке АМАК-Bio.

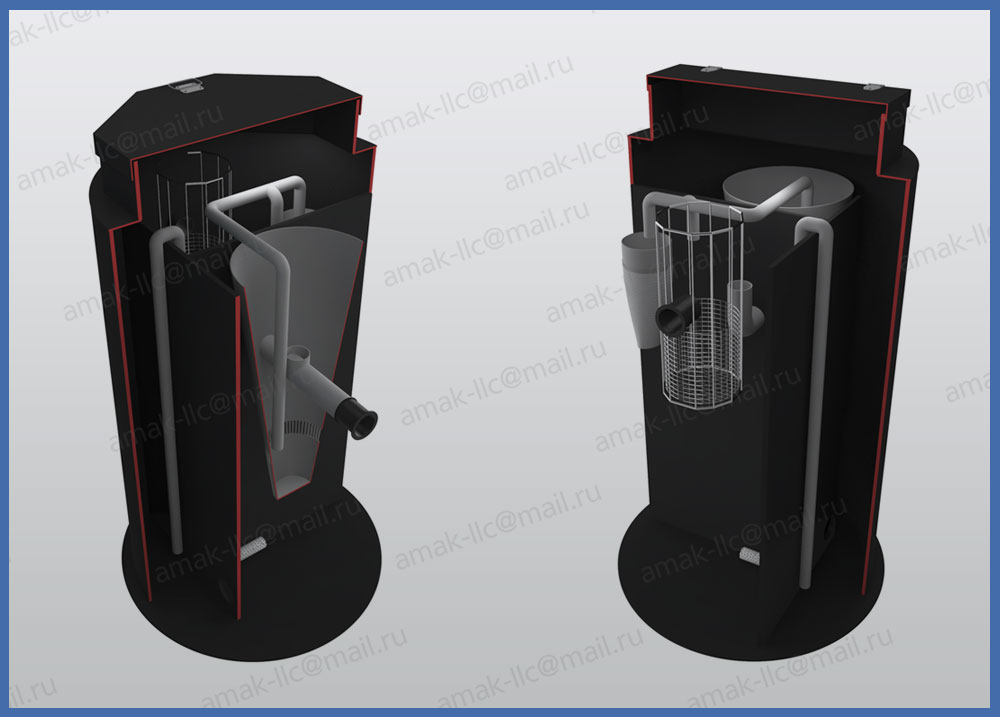

Технологическая схема установки АМАК-Bio:

1. Входящий патрубок Ду100;
2. Сороулавливающая корзина;
3. Эрлифт подачи стоков из приемной камеры в денитрификатор;
4. Защитный патрубок - перелив;
5. Приемная аэробная камера;
6. Камера анаэробная - денитрификатор;
7. Аэробная камера - нитрификатор;
8. Вторичный отстойник очищенной воды;
9. Патрубок сбора очищенной воды;
10. Выход очищенной воды - Ду100;
11. Эрлифт возврат - активного ила;
12. Илосборный мешок;
13. Аэратр приемной камеры;
14. Аэратор аэробной камеры.
Канализационные сточные воды, самотеком в необходимом количестве поступают по входящему патрубку – 1, через сороулавливающую корзину – 2 в приемную камеру -5. Сороулавливающая корзина – 2 улавливает крупный бытовой мусор. В приемной камере установлен аэратор - 13. Благодаря принудительной аэрации происходит перемешивание и предварительное окисление хозяйственно-бытовых сточных вод. Из приемной камеры -5, по аэрлифту сточные воды равномерно перекачиваются в отсек анаэробной очистки воды – денитрификатор – 6. В денитрификаторе – 6, при наличии питательного субстрата и циркулирующего активного ила, обогащенного нитратами, развивается процесс денитрификации, т.е. восстановление нитратов до элементарного азота. Из денитрификатора – 6, через переливное отверстие внизу, сточные воды перетекают в аэротенк – нитрификатор – 7. В нитрификаторе - 7 происходит процесс нитрификации - окисление азотсодержащих соединений. Поэтому данный процесс происходит в присутствии искуственного насыщения сточных вод кислородом с помощью аэратора - 14. Через переливные щели во вторичном отстойнике – 8, биологически очищенные сточные воды из нитрификатора – 7 перетекают во вторичный отстойник – 8. Благодаря конической форме происходит отстаивание и разделение избыточного и активного ила на дне вторичного отстойника. При подъеме уровня сточной очищенной воды во вторичном отстойнике – 8 до уровня переливного патрубка – 9, вода начинает переливаться в патрубок – 9 и сбрасываться через выходящий патрубок – 10 в сливную канаву, на аэрационное поле или в ближайший водоем. Собравшийся на конусном дне вторичного отстойника ил с помощью возвратного эрлифта -11, возвращается обратно в приемную камеру – 5 и в обезваживающий илосборный мешок -12. По мере наполнения обезваживающего мешка – 12, его необходимо заменять на новый, а использованный, заполненный избыточным илом мешок утилизируют на полигон ТБО.

Корпус емкости установки АМАК-Bio представляет собой герметичную ёмкость, изготовленную методом сварки листового полипропилена толщиной стенки 8мм. Материал: листовой полипропилен PP-C. Перегородки внутри емкости также изготовлены из листового полипропилена толщиной 8мм.

3.Основные технологические характеристики установки АМАК - Bio:
| Наименование загрязняющих веществ | Концентрация в исходной воде, мг/литр | ПДК на выходе, мг/литр. |
|---|---|---|
| БПКполн | 250,00 | 10,00 |
| Взвешенные вещества | 100,00 | 5,00 |
| Азот аммонийных солей N(NH4+) | 15,00 | 2,0 |
| Азот нитритов N(NO2) | не определено | 0,02 |
| Азот нитратов N(NO3) | не определено | 9,00 |
| Концентрация фосфатов, PO | 6,00 | 0,5 |
| Поверхностно-активные вещества, (ПАВ) | 3,00 | 0,50 |
| Нефть и нефтепродукты | 2,00 | 0,5 |
4.Технические характеристики и цены установок очистки сточной воды АМАК-Bio:

| Параметры | АМАК-Bio-4 | АМАК-Bio-6 | АМАК-Bio-8 |
|---|---|---|---|
| Суточная производительность станции, литров/сут | 1000,00 | 1500,00 | 2000,00 |
| Максимальный залповый сброс, литров. | 300,00 | 450,00 | 600,00 |
| Габаритные размеры установки, не более (диаметр х высота), мм. | 1200х2400 | 1500х2400 | 1700х2400 |
| Вес брутто (в транспортном состоянии), кг. | 130 | 160 | 190 |
| Цена установки, руб. | 180 000,00 ₽ | 240 000,00 ₽ | 360 000,00 ₽ |
